云南维谛技术SmartAisle模块化数据中心解决方案

来源:原创 | 作者:云南数据中心建设网 | 发布时间: 2019-06-26 | 10121 次浏览 | 分享到:

维谛技术SmartRow S微模块系列，在经典的SmartRow 一体化方案基础上，引入全封闭架构、变频空调技术、系统级触摸显示界面等多项业界革新，进一步提升用户体验，优化IT环境，缩短投资回报周期。

十大标准化模块技术规格、典型应用场景

维谛技术公司的SmartAisle模块化数据中心解决方案是结合艾默生公司的动力一体化的成熟和成功经验，结合当今数据机房（IDC）的发展趋势，针对200平米以内数据机房或按需建设、逐步扩容的中大型数据中心推出的新一代机房方案，为政府、金融、企业、医疗等行业的IT应用提供完整的基础设施解决方案，实现数据中心的快速建设，灵活扩容和简易管理。维谛技术SmartAisle模块化数据中心解决方案集机柜系统/冷通道封闭系统、交流不间断电源系统、配电系统、机房精密空调系统、机房动力集中监控、KVM系统为一体，为客户提供可靠、紧凑、高效、快速部署、无忧管理的体验。

什么是模块化数据中心?
模块化数据中心是按照“高可靠、高效节能和整体快速部署”的建设理念，构建的数据中心基础架构解决方案。

模块化数据中心四大核心价值：
针对“云时代”数据中心的可靠性要求高、资本投入庞大和运营成本惊人等问题，模块化数据中心解决方案通过工程产品化、设计标准化和模块化叠加等方式，十分有效地解决客户问题。

模块化数据中心系统组成

高度整合

模块化数据中心主要由四大系统组成，机柜系统、供配电系统、空调系统、监控系统和布线系统，图示如下：

如何选择模块化数据中心解决方案?
客户可根据不同的机柜功率密度、空调制冷和供配电方式入手，来选择如下不同模块化数据中心解决方案：

模块化数据中心解决方案，规格列表如下：

下送风模块

适用于：
各类大、中、小型数据中心，如；互联网数据中心、运营商数据中心、各行业数据中心(金融、政府、能源、医疗等)及其他企业级数据中心等
典型配置：
机柜数量、单机柜功率根据客户需求而灵活调整，配电柜数量根据总配电回路的多少而灵活调整

主要技术特点：
高可靠性等级，支持国际标准TIA-942的Tier1〜Tier4，或国内标准GB50174的A/B/C级
高能源使用效率，PUE值可小于1.5
高度集成，一体化解决方案，集成了机柜系统、供配电系统和监控系统等
高度完善的智能监控，可监控到每个IT机柜的电压、电流、功率、电能、温度和湿度等，并自动告警，真正实现机房无人值守
按需投资，模块级扩容
工厂标准化预制，现场快速组装，质量可控
支持下送风空调系统(风冷、水冷和冷冻水)
单IT机柜功率≤ 5kW
机柜总数量≤ 48个
高性能，线缆传输性能满足从千兆到十万兆的速度
高安全，线缆外皮符合低烟和无卤的特性，同时满足高等级的IEC60332-3阻燃性能，安全而环保

主要规格参数：

风冷模块

适用于：
各类中、小型数据中心，如；运营商数据中心、各行业数据中心(金融、政府、能源、医疗等)及其他企业级数据中心等
典型配置：
机柜数量、单机柜功率根据客户需求而灵活调整，配电柜数量根据总配电回路的多少而灵活调整，空调数量根据总功率的大小和冗余数量的多少而灵活调整

主要技术特点：

高可靠性等级，支持国际标准TIA-942的Tier1〜Tier4，或国内标准GB50174的A/B/C级
高能源使用效率，PUE值可小于1.5
高度集成，一体化解决方案，集成了机柜系统、供配电系统、空调系统和监控系统等
高度完善的智能监控，可监控到每个IT机柜的电压、电流、功率、电能、温度和湿度等，并自动告警，真正实现机房无人值守
按需投资，模块级扩容
工厂标准化预制，现场快速组装，质量可控
机柜级风冷水平送风CRV空调系统
有/无防静电地板的机房均可以安装
高性能，线缆传输性能满足从千兆到十万兆的速度
高安全，线缆外皮满足高等级的CMP/OFNP高阻燃性能，完全满足国标A级标准，安全可靠

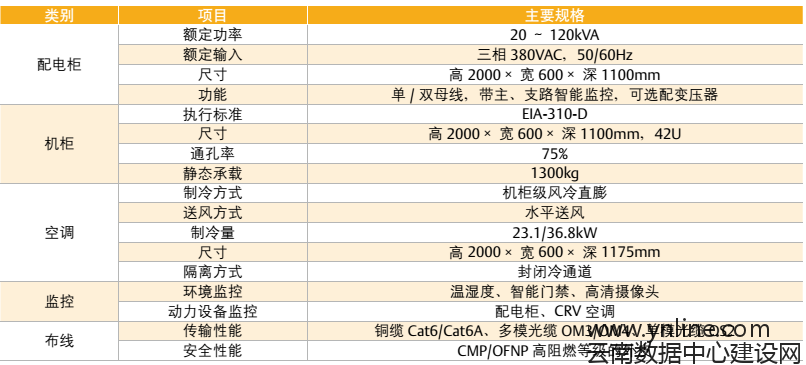

主要规格参数

场景一：大型模块化数据中心

方案概述：
由于大型数据中心承载企业、集团、机构的核心业务，重要性高，不允许业务中断。因而大型数据中心一般根据TIA942标准的Tier4标准建设，可靠性要求99.99999％以上，以保证异常故障和正常维护情况下，数据中心正常工作，核心业务不受影响
先将数据中心外围的基础设施（例如柴油发电机、UPS及输入输出配电柜、冷冻机组等）预先建设完成
再将数据中心核心的空调送风单元、精密配电单元、监控与机柜整合后，构成模块化数据中心的标准模块，模块内的各元器件在工厂内进行预定制，因此可以在用户现场进行快速部署安装，并可按照业务需求进行分阶段地部署
模块化数据中心由于在设计实施过程中对冷热通道封闭、机架内电源线与数据线缆路径、服务器部署安装、模块内气流组织等进行了最优化处理，因此模块化数据中心的运行效率（PUE）得以最大程度的优化，在实现同等运算能力的前提下大大降低运行成本
维护便捷，综合布线采用带智能管理的预连接方式

场景二：中型数据中心

方案概述：
由于中型数据中心承载企业、机构的核心业务，重要性较高。因而中型数据中心一般根据TIA942标准的Tier4和Tier3标准建设，可靠性要求99.999％以上，以保证大部分异常故障和正常维护情况下，数据中心正常工作，核心业务不受影响。
先将数据中心外围的基础设施（例如柴油发电机、UPS及输入输出配电柜等）预先建设完成
中型数据中心可使用风冷空调系统，在将机柜级行间空调、精密配电单元、监控与机柜整合后，构成模块化数据中心的标准模块，模块内的各元器件在工厂内进行预定制，因此可以在用户现场进行快速部署安装，并可按照业务需求进行分阶段地部署
模块化数据中心由于在设计实施过程中对冷热通道封闭、机架内电源线与数据线缆路径、服务器部署安装、模块内气流组织等进行了最优化处理，因此模块化数据中心的运行效率（PUE）得以最大程度的优化，在实现同等运算能力的前提下大大降低运行成本
维护便捷，综合布线采用带智能管理的预连接方式

场景三：小型模块化数据中心

方案概述：
由于小型数据中心承载中小型企业、分支机构的核心业务，重要性较高。因而小型数据中心一般根据TIA942标准的Tier3和Tier2标准建设，可靠性要求99.99％以上，以保证一些异常故障和正常维护情况下，数据中心正常工作，核心业务不受影响
All In One模块化数据中心解决方案是针对小型数据中心推出的具有高效、便捷、快速、易维护的一体化数据中心解决方案。集合了艾默生网络能源高效可靠的APM（UPS&精密配电）、CRV机柜级行间风冷精密空调、监控和机柜。让中小型企业的数据中心建设周期更短，可靠性更高，后期维护方便快捷
维护便捷，综合布线采用带智能管理的预连接方式
